二、关于Three.js
WebGL是大部分浏览器直接支持的一种3D绘图标准，它可以创建二维图形和应用，还可以充分利用GPU，创建漂亮的、高性能的三维应用。直接使用WebGL非常复杂，Three.js库提供了一套基于WebGL的、非常易用的JavaScrip API，它源自github的一个**开源项目**，通过这些API可以直接在浏览器中创建三维场景。本文整理了一些入门资料。
三、开始
1
| <script src="three.js"></script>
|
也可以用npm安装：
npm i three
import * as THREE from 'three'
- 使用
three渲染一个3D场景需要以下必要元素:
1.场景(Scene)：是物体、光源等元素的容器，要渲染的东西需要先添加进场景；
2.相机（Camera）：控制视角的位置、范围以及视觉焦点的位置,一个3D环境中只能存在一个相机；
3.光源（Light）：包括全局光、平行光、点光源；
4.物体对象（Mesh）：包括二维物体（点、线、面）、三维物体、粒子等；
5.渲染器（Renderer）：指定渲染方式，如webGL\canvas2D\Css2D\Css3D等；
非必要元素：
控制器(Control)：相机控件，可通过键盘、鼠标控制相机的移动。
四、实例
基本结构
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
| const width = window.innerWidth;
const height = window.innerHeight;
var renderer;
var camera;
var light;
var scene;
function initRender() {
renderer = new THREE.WebGLRenderer({
antialias: true
});
renderer.setSize(width, height);
renderer.setClearColor(0xffffff, 1.0);
document.body.appendChild(renderer.domElement);
}
function initScene() {
scene = new THREE.Scene();
}
function initCamera() {
camera = new THREE.PerspectiveCamera(45, width / height, 10, 10000);
camera.position.set(500, 500, 500);
camera.up.set(0, 1, 0);
camera.lookAt(0, 0, 0);
}
function initLight() {
light = new THREE.DirectionalLight({ color: 0xffffff });
light.position.set(1, 0, 0);
scene.add(light);
let pointLight = new THREE.PointLight(0xffffff);
pointLight.position.set(100, 100, 100);
scene.add(pointLight);
let pointHelper = new THREE.PointLightHelper(pointLight, 5, 0xff0000);
scene.add(pointHelper);
}
function initObject() {
let geometry = new THREE.CylinderGeometry(100, 100, 300, 100, 100);
let material = new THREE.MeshLambertMaterial({
color: 0xffff00
});
mesh = new THREE.Mesh(geometry, material);
mesh.position.set(0, 0, 0);
scene.add(mesh);
}
function initAxes() {
let axes = new THREE.AxesHelper(1000);
scene.add(axes);
}
function threeStart() {
initRender();
initScene();
initCamera();
initLight();
initAxes();
initObject();
renderer.clear();
renderer.render(scene, camera);
}
window.onload = function () {
threeStart();
};
|

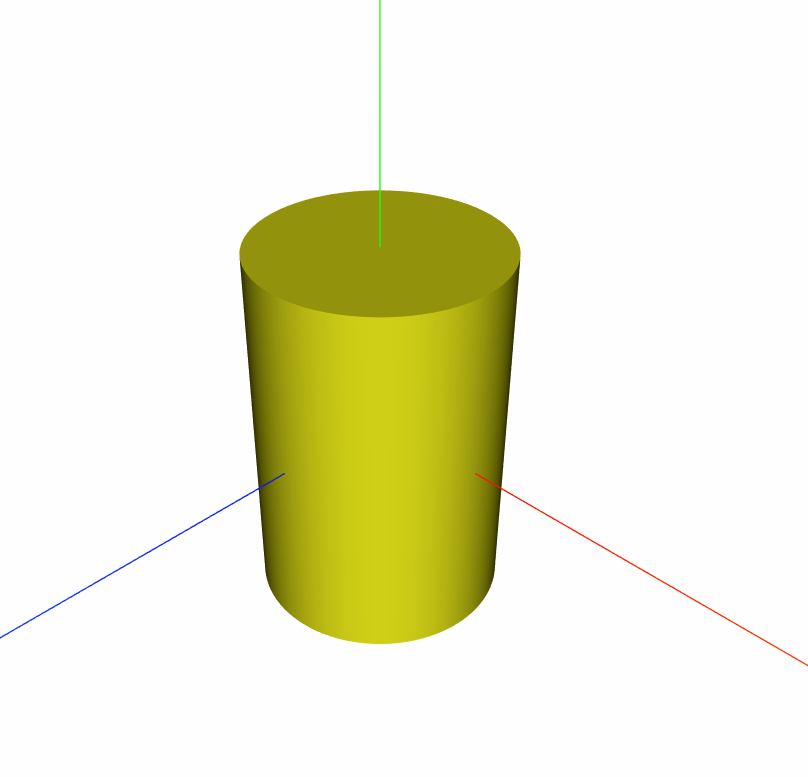

结果
五、概念
坐标系
three.js中采用的是右手坐标系，坐标轴方向主要是camera.up.set(x, y, z);设置。也就是说在相机眼里（其实就是我们看的角度）哪个轴向上。理解坐标系很重要，详情请看three右手坐标系讲解。
物体、光源、控制器的添加必须使用secen.add(object)添加到场景中才能渲染出来。
1
2
3
4
| var scene;
function initScene(){
scene=new THREE.Scene();
}
|
正交投影相机：
THREE.OrthographicCamera(left, right, top, bottom, near, far) // 大小不因远近而变化
透视投影相机：
THREE.PerspectiveCamera(fov, aspect, near, far) // 遵循近大远小的空间规则
一般情况下，我们使用的是透视投影相机，其参数为：
fov：垂直方向夹角(视角)
aspect：可视区域长宽比 width/height
near：渲染区域离摄像机最近的距离
far：渲染区域离摄像机最远的距离，仅在距离摄像机near和far间的区域会被渲染到canvas中
相机的位置设置：
camera.position.set(x,y,z)或camera.position = new THREE.Vector3(x, y, z);
控制相机的焦点位置，决定相机的朝向
camera.lookAt(0, 0, 0);
添加相机辅助工具来查看相机的位置
全局光：THREE.AmbientLight，影响整个scene的光源，一般是为了弱化阴影或调整整体色调，可设置光照颜色，以颜色的明度确定光源亮度；
平行光：THREE.DirectionalLight，模拟类似太阳的光源，所有被照射的区域亮度是一致的，可设置光照颜色、光照方向（通过向量确定方向），以颜色的明度确定光源亮度；
点光源：THREE.PointLight，单点发光，照射所有方向，可设置光照强度，光照半径和光颜色；
聚光灯：THREE.SpotLight，这种光源有聚光的效果，类似于台灯，吊灯，手电筒。
最简单的用法：
1
2
3
4
5
| function initLight() {
light = new THREE.DirectionalLight({ color: 0xffffff });
light.position.set(1, 0, 0);
scene.add(light);
}
|
光影关系可以显著影响显示效果。参考资料：https://www.cnblogs.com/amy2011/p/5761174.html
3D模型
我们可以用three自由地创建一些点、线、面和几何体。或者加载一些已经做好的3D模型，three更新的很快，目前支持大部分格式的3D模型，以后会越来越多。
1
2
3
4
5
6
7
8
| function initObject() {
let geometry = new THREE.CylinderGeometry(100, 100, 300, 100, 100);
let material = new THREE.MeshLambertMaterial({ color: 0xffff00 });
mesh = new THREE.Mesh(geometry, material);
mesh.position = new THREE.Vector3(0, 0, 0);
scene.add(mesh);
}
|
CylinderGeometry是柱体，控制底面边的数量可以得到近似的圆柱体，还可以创建正方体、球、环、文字等已经设定好的几何体。如果库里没有需要的，可以自己创建自定义几何体。
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
| function initCar() {
let mtlLoader = new THREE.MTLLoader();
mtlLoader.load('../../../3Dmodel/Lamborghini/Avent.mtl', (materials) => {
materials.preload();
let objLoader = new THREE.OBJLoader();
objLoader.setMaterials(materials);
objLoader.load('../../../3Dmodel/Lamborghini/Avent.obj', (object) => {
object.scale.set(80, 80, 80);
scene.add(object);
}, (suc) => { console.log(((suc.loaded / suc.total) * 100) + '% OBJloaded'); }, (err) => { console.log(err); }
);
}, (suc) => { console.log(((suc.loaded / suc.total) * 100) + '% MTLloaded'); }, (err) => { console.log(err); });
}
|
three.js加载外部文件需要用“loader系列”方法，通过这些方法可以加载.obj、.json、.dae等格式的模型(点击查看不同格式的模型之间的差异及优劣）。

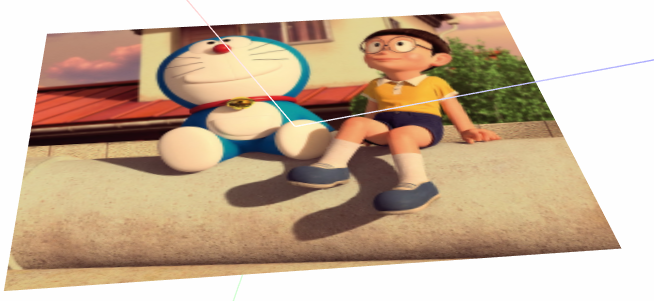

像这种将一张图片当作一个平面的，要用Texture加载材质（纹理）。参考资料
六、简单动画
- 动画
动画有两种方式，一种是让图像动，另一种是让相机动。
一个简单的旋转：
1
2
3
4
5
6
7
8
| function animate() {
var v1 = new THREE.Vector3( 1, 1, 1 );
meshAll.rotateOnAxis(v1,0.01);
mesh.rotation.z -= 0.01;
requestAnimationFrame(animate);
renderer.render(scene,camera);
stats.update();
}
|
- 性能检测
为了监控帧率，引用Stats插件来监控动画的帧率
1
2
3
4
5
6
7
8
9
| <script src="Stats.js"></script>
……
function initStats() {
stats = new Stats();
stats.domElement.style.position = 'absolute';
stats.domElement.style.top = '0px';
stats.domElement.style.left = '0px';
document.body.appendChild(stats.domElement);
}
|

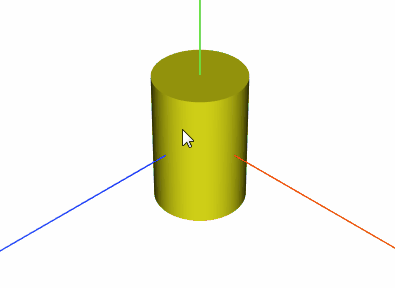

七、交互控制
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
| function initControl() {
controls = new THREE.OrbitControls(camera);
controls.enableDamping = true;
controls.dampingFactor = 0.3;
}
|
结束
一个练习demo：一个采用 Three.js 的 3D 动画场景制作：飞行者
这些只是入门资料整理，如果想做出官网展示的那些demo，还要自己下功夫钻研！让我们一起快乐地学习吧！
